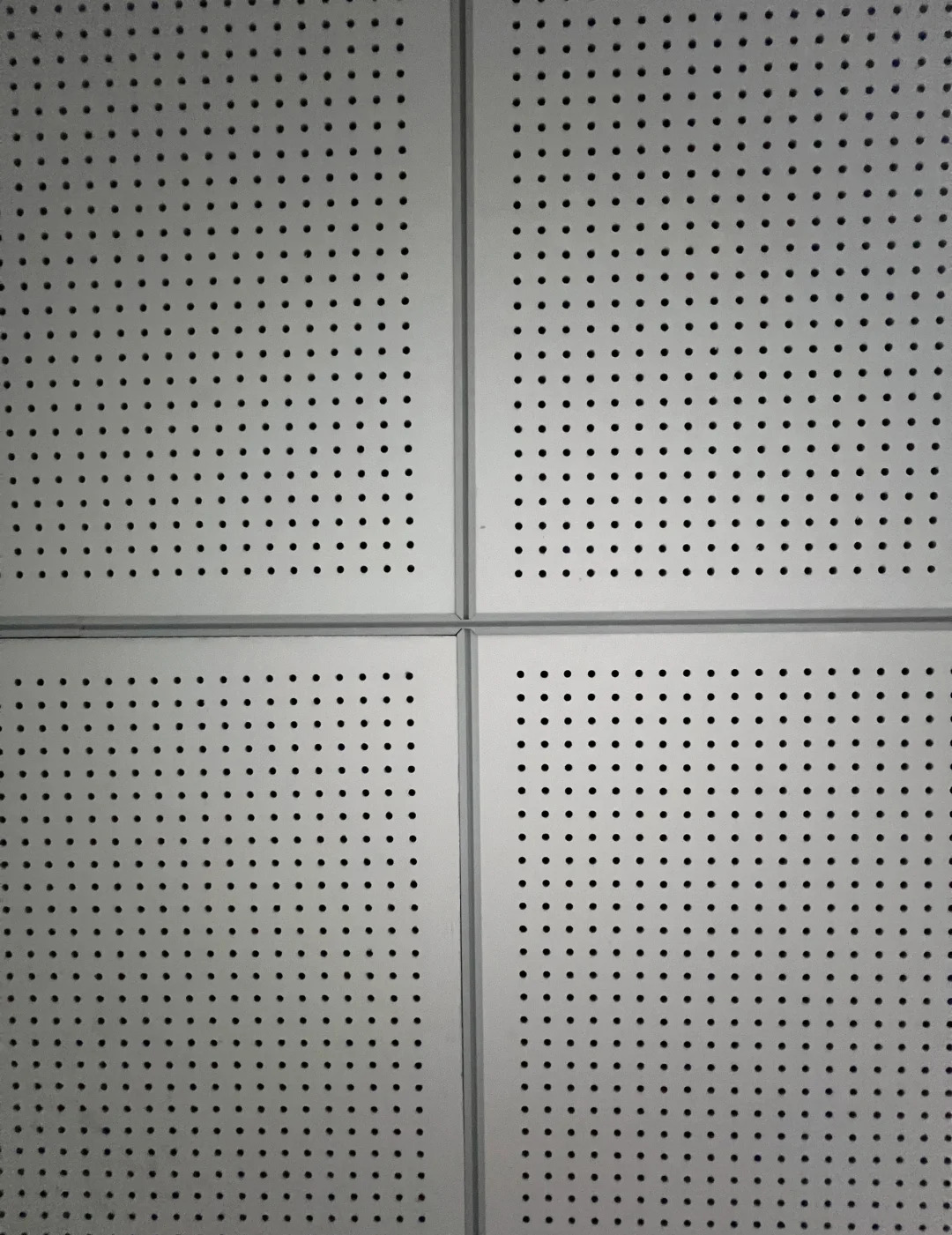

一、结构强度与力学性能

冲孔工艺在板材表面开设孔洞，必然削弱面板的结构刚度。穿孔率越高，面板剩余承载面积越小，在自重、风压和偶然冲击下的变形风险越大。结构设计需要在声学需求和力学安全之间找到平衡。

穿孔率与剩余强度的关系是设计的核心约束。穿孔率25%意味着面板有效截面积减少约四分之一，弯曲刚度相应降低。金属冲孔板在穿孔率18%至22%时可维持较好的结构完整性，超过30%后刚度下降明显，需通过增加板厚或缩小支撑间距来补偿。木质冲孔板的穿孔率通常控制在20%以内，因其基材本身的强度和弹性模量低于金属。

板厚与支撑间距的匹配决定面板在荷载下的挠度。金属冲孔板厚度0.6至1.2mm，吊顶应用时支撑间距通常为600mm，墙面应用时龙骨间距可放宽至1200mm。支撑间距过大或板厚不足将导致面板在自重下出现可见下垂。外立面应用的冲孔板需验算风荷载下的强度和变形，沿海台风区域应取上限板厚并加密支撑点。

加强筋配置在大板幅冲孔板中不可或缺。当单板尺寸超过一定范围时，面板背面需加装加强筋以增强整体刚度。加强筋的布置方向和间距需结合穿孔率分布进行优化，避免在孔洞密集区形成应力集中。

二、防火性能与规范要求

冲孔吸音板的防火性能由面板基材、吸音材料和系统构造三者共同决定，而非面板单独承担。

金属冲孔吸音板的铝合金或钢板面板为不燃材料，可达到A2级防火标准。板后吸音材料的防火等级是系统防火的关键变量——玻璃棉和岩棉为A级不燃，三聚氰胺泡沫为B1级难燃。在消防规范要求严格的人员密集场所，冲孔吸音板系统整体应达到A2级，吸音材料必须选用A级不燃棉。

木质冲孔吸音板的基材防火等级通常为B1级，通过添加阻燃剂和优化基材密度可提升至A2级。音乐厅和剧院等对木质美学有强烈需求的场所，可在消防论证后局部使用，但需提供完整的防火检测报告。普通公共走廊和疏散通道不应采用木质冲孔板。

穿孔对防火的影响需在设计中被考虑。孔洞为火焰和高温烟气提供了穿透面板的通道。火灾中板后吸音棉在高温下可能熔化或燃烧，需在吸音棉与面板之间增设防火隔层。系统防火检测应使用与实际安装状态一致的完整构造——面板、吸音棉、空腔和龙骨的组合体——而非单独检测面板或吸音棉的燃烧性能。

三、防潮、防腐与抗菌性能

冲孔吸音板在潮湿和特殊环境中的耐久性，取决于面板基材的耐蚀性、吸音材料的防潮处理以及涂层体系的化学稳定性。

金属面板的腐蚀防护是耐久性的基础。室内干燥环境选用标准粉末喷涂即可满足要求。地下室、泳池上方和厨房排烟区等高湿度场所，面板应选用氟碳喷涂或阳极氧化处理，铝合金基材选用5052或更高耐蚀等级合金。板后龙骨和紧固件在高湿度环境中的锈蚀风险往往高于面板本身，龙骨应选用热浸镀锌或更高防腐等级产品，紧固件采用不锈钢材质。

木质面板的防潮处理是决定其使用寿命的关键。木质冲孔板在长期湿度波动中可能出现翘曲变形和霉变。防潮处理包括基材的憎水浸渍和表面的封闭涂层。木质冲孔板不应安装在无通风的潮湿环境中。

吸音材料的防潮防霉在南方高湿度地区尤其重要。玻璃棉和岩棉自身不吸湿，但在长期高湿度环境中表面可能滋生霉菌。对湿度敏感的空间可选用憎水处理的吸音棉或在空腔中设置防潮层。三聚氰胺泡沫具有开孔结构，吸水率较高，不适合高湿度环境使用。

抗菌与洁净性能是医疗和食品加工场景的附加要求。金属面板表面应选用含银离子抗菌涂层，拼缝以密封胶封堵，减少微粒和微生物积聚缝隙。微穿孔铝板在此类场景中因其无吸音棉、可整体清洗消毒的特性而成为优先选择。

四、抗冲击与表面耐久性

冲孔吸音板在安装和使用过程中面临多种机械冲击风险——施工工具跌落、设备搬运碰撞、日常使用中的人体接触和物体撞击。

金属面板的抗冲击性取决于板厚、支撑间距和芯层支撑。较薄面板在集中冲击下可能产生不可恢复的凹陷，尤其在穿孔区域孔边是应力集中点。墙面应用的冲孔板在人体可达高度范围内应增加板厚或减小支撑间距。体育馆和走廊等人流密集场所的冲孔板需特别加强抗冲击设计。

木质面板的表面硬度较低，日常使用中易被硬物划伤。冲孔区域孔边可能在使用中逐渐崩裂，选用高密度基材和硬质表面涂层可延缓这一过程。木质板的抗冲击修复难度高于金属板，受损板块通常需要整板更换。

涂层耐久性是维持装饰效果的保障。粉末涂层在室内可维持十年以上外观如新，但在紫外光照射的临窗区域应选用耐候性更好的涂层体系。冲孔板孔边的涂层覆盖率是耐久性的薄弱点——冲孔工艺可能在孔边产生微裂纹，水分和污染物由此渗入涂层与基材界面，引发涂层起泡或脱落。

五、清洁维护与长效保养

冲孔吸音板的维护需求因其表面特性和使用环境而异，清洁方法和频率需与面板材质和涂层体系匹配。

日常清洁使用软布或吸尘器去除表面灰尘。金属面板可用中性清洁剂配合湿布擦拭。木质面板应避免水分渗入孔洞，宜采用干式清洁方法。强酸碱清洁剂和含研磨颗粒的清洁工具应禁止使用，其对涂层和孔边结构的损伤不可逆。

穿孔的积尘与清理是冲孔吸音板特有的维护问题。孔洞边缘在气流作用下可能逐渐积聚灰尘，在高洁净度要求的空间需定期以软毛刷或吸尘器清理孔内积尘。冲孔板的穿孔率设计时需考虑长期使用中积尘对有效开孔面积的影响，预留一定的性能裕度。

局部损伤的修复策略因板材类型而异。金属板表面轻微划伤可用原厂同色修补漆处理。木质板的小范围崩边可用木器修补膏修复。严重凹陷或穿孔边缘大面积崩裂的板块应整板更换。更换板块时需确保新板与旧板的色差在目视不可辨范围内，同一空间同一立面的冲孔板应储备同批次备品。

六、全生命周期的耐久性策略

冲孔吸音板的耐久性管理应贯穿设计选型、施工安装和运维保养三个阶段。

设计选型阶段需根据使用环境的湿度、腐蚀性和人流强度，匹配对应的面板材质、涂层体系和吸音材料。安装施工阶段重点保护面板涂层和孔边完整性，吸音棉的防潮和密封需按规范执行。运维阶段建立周期性检查机制——外观检查关注涂层变色、孔边崩裂和板面变形，声学效果监测关注空间混响时间的变化趋势，吸音棉状态检查关注有无受潮、霉变和纤维逸出。

冲孔吸音板的服役寿命在设计正确和维护得当的前提下可达十五至二十年以上。当涂层出现大面积老化或吸音棉性能显著下降时，可进行面板翻新或吸音材料更换——铝合金面板本身可完全回收，在绿色建筑的全生命周期材料循环中具有闭环价值。
