一、被瓷面掩盖的真相：真正决定寿命的不是面层

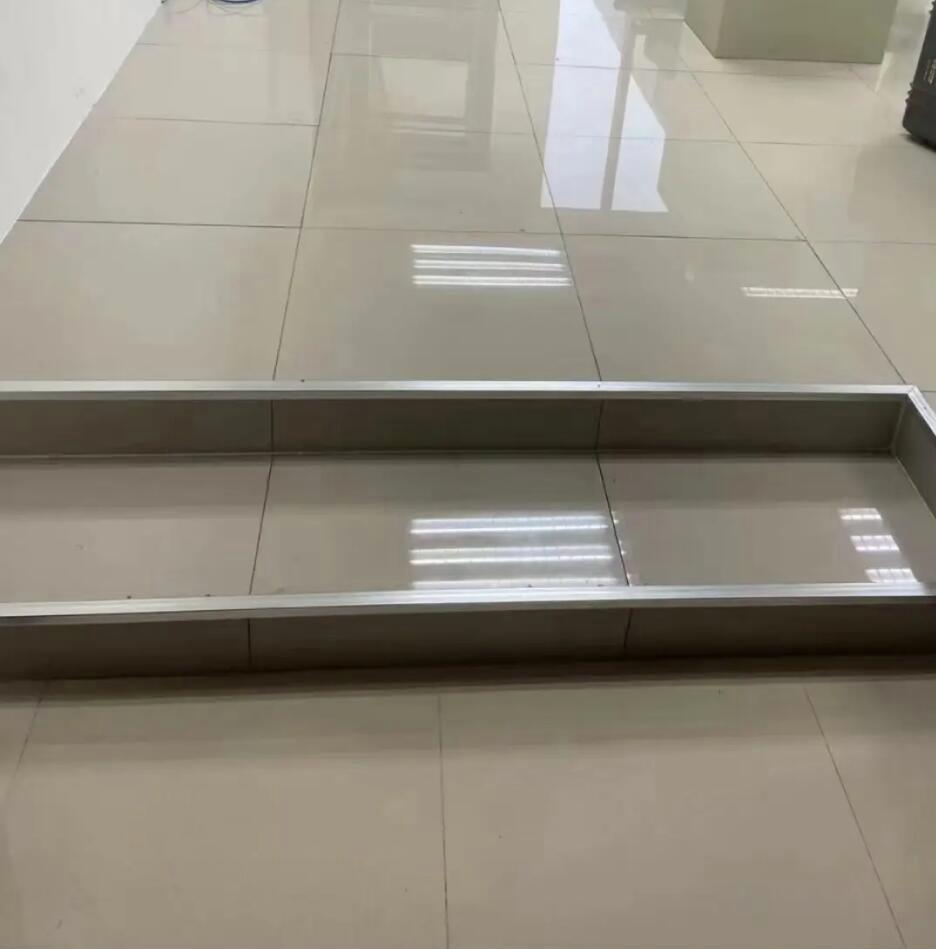

陶瓷防静电地板在工程领域被赋予“三十年使用寿命”的市场预期，这块经1280℃高温烧结的瓷质面层确实具备抵御绝大多数日常磨损和化学侵蚀的物理特性。然而在工程服役的漫长岁月中，性能退化的主角往往不是那块瓷面本身，而是与它共同构成系统的支架、横梁、导电边条、铜箔接点和紧固件——这些隐藏在面板之下的金属和高分子构件，才是决定整个地板系统能否真正达到设计寿命的制约因素。

陶瓷面层的通体导电机制使防静电性能不随表面磨损而衰减，这是陶瓷地板与其他贴面类地板在长期性能上最根本的区别。但系统电阻的稳定不仅依赖面层的导电性，更依赖从面层到接地干线之间每一个电气连接节点的持续可靠。长期服役中系统电阻上升的主因，通常是接地连接点的氧化和松动，而非陶瓷面层本身。当维护人员将陶瓷地板视为“免维护”产品而忽略了接地系统的周期性检测时，静电荷泄放通路可能已在悄然退化。

二、接地网络：隐蔽在面板之下的静电泄放通道

接地系统是防静电地板实现静电泄放功能的闭合回路——陶瓷面层收集人体和设备静电，经板块导电边条传递至金属支架，支架通过铜箔网格汇集至接地引下线，最终接入机房等电位接地端子箱和建筑总接地系统。这一电气路径中任何一个环节的开路或电阻异常增大，都将导致对应区域的静电泄放能力失效。

铜箔网格的敷设是施工中最关键的隐蔽工程，必须在支架安装完成、面板铺设之前的窗口期内完成并验收。一旦面板覆盖，接地网络的任何缺陷都只能通过系统电阻测试间接推断，无法直接观察和修复。铜箔网格交叉处需锡焊连接，焊点应饱满光滑无虚焊。铜箔与建筑基层之间应增设绝缘垫层，既防止接地电流经建筑结构旁路流失，也减缓铜箔底部与混凝土潮气接触导致的腐蚀。

支架与铜箔的连接是接地施工中最易出现系统性疏漏的环节。每只支架必须通过压接或接地导线与铜箔网格实现可靠电气连接，逐支架进行电气连续性测试并建立完整检查清单。这一工序在面板覆盖后即成为隐蔽工程——日后只能在系统电阻超标后被动开板排查。因此，接地网络的隐蔽验收是陶瓷防静电地板施工中不可压缩的强制性停止点。

三、导电边条：板块之间最薄弱的电气连接

导电边条是陶瓷防静电地板板块之间唯一的电气连接路径。边条以导电PVC或导电橡胶为基材，内嵌导电填料，安装时嵌入板块四边的封边槽内，相邻板块的边条互相搭接形成电气通路。

导电边条的性能衰退具有渐进性和隐蔽性。长期受压后高分子材料发生应力松弛，弹性逐渐衰减，边条与相邻板块边条之间的接触压力下降，接触电阻随之增大。这一过程在服役的前五年通常轻微，至十年左右部分边条可能出现可测量到的电阻上升。对于导静电型地板，系统电阻基数低，边条接触电阻的增量通常尚不足以导致总体超标。但对于静电耗散型地板，系统电阻原本就在较高区间，边条接触电阻的叠加可能使部分板缝处接近或突破标准上限。

反复掀开和重铺地板是导致边条断裂的首因。运维中为敷设或检修线缆而掀板时，若边条被卡在板缝中强行拉出，可能产生撕裂或永久变形，重铺后边条无法恢复有效搭接。边条一旦断裂，该板缝处的电气连接即中断，其两侧板块仅能通过各自的支架间接接地，接地路径增长，系统电阻升高。预防的关键在于运维规范——掀板前使用专用吸盘工具沿垂直方向均匀提起板块，避免水平方向拖拽导致边条受剪力破坏。重铺前检查边条状态，发现变形或断裂应立即更换。

四、支架与金属构件的腐蚀与接触面退化

架空层内的支架、横梁和紧固件，在机房设计寿命的数十年中持续暴露于微环境——温度、湿度、微量腐蚀性气体——之中。它们的退化速度决定了整个地板系统结构安全与电气安全的有效期。

支架和横梁通常采用镀锌钢，镀锌层在大气中形成致密的保护膜，腐蚀速率极低。但架空层内相对湿度长期超过60%时，锌层表面无法维持稳定的保护膜，腐蚀速率上升。沿海地区空气中的氯离子、洁净车间挥发的消毒剂酸雾、电池间微量的硫酸雾，均会与锌层反应生成可溶性盐，加速镀锌层的消耗。镀锌层一旦被消耗殆尽，基底钢铁开始生锈，锈蚀产物体积膨胀数倍，不仅削弱支架截面，而且铁锈的电阻率远高于钢，使支架与铜箔的接触电阻急剧增大。

铜箔与镀锌支架的接触面在潮湿环境中构成微电池。铜的电极电位高于锌，锌作为阳极发生氧化，生成白色疏松的氧化锌腐蚀产物。这一产物层的电阻率极高，是服役数年后系统电阻局部升高的最常见原因。预防措施包括安装时在接触面涂覆导电膏隔绝潮气，确保架空层内湿度控制在40%至60%范围，并在每半年一次的系统电阻周期性检测中关注上升趋势。

五、运维体系：从被动故障处理到主动性能管理

陶瓷防静电地板的长期性能保持，依赖一套制度化、规范化的运维体系。这一体系涵盖日常巡检、周期性检测和预防性更换三个层面。

日常巡检每季度关注板面有无新发裂缝或崩边、行走时有无异响或晃动感、拼缝有无明显错位加宽。陶瓷地板因刚性强，对支架松动和支撑不均极为敏感——一块支架微降，对应的瓷板边角应力急剧上升。发现异响板应尽快掀开检查支架和横梁紧固状态。

系统电阻周期性检测每半年进行一次，测点位置与竣工测试保持一致以便建立时间序列数据。同一测点连续两次电阻呈上升趋势且变化幅度超过20%时，即使绝对值仍在合格范围内，也应列为关注对象并安排开板检查接触面状态。架空层内部抽样检查每年进行一次，选取代表性区域掀开地板，检查支架锈蚀、铜箔氧化和接地连接状态。

预防性更换策略针对的是服役十年以上的陶瓷防静电地板系统。即使目视和电气检测尚未发现问题，导电边条和部分长期处于高湿度区域的支架连接件，宜提前纳入分区域的预防性更换计划，避免在业务关键期突发大面积失效。

六、结语

陶瓷防静电地板的“长寿”是一种有条件的技术承诺。瓷面本身的通体导电和耐火耐磨特性为长服役期提供了坚实的物质基础，但支架的腐蚀、接触面的氧化、导电边条的弹性衰减和紧固件的微动磨损——这些发生在金属与高分子材料上的渐进退化，才是系统能否真正达到三十年设计寿命的制约因素。将运维管理从“发现瓷面开裂再处理”扩展为“定期检测接地电阻、主动检查边条状态、预防性更换老化构件”的系统化策略，陶瓷防静电地板才能从竣工时的静态合格交付物，升格为全生命周期持续兑现静电安全和结构稳定的可靠基础设施。
