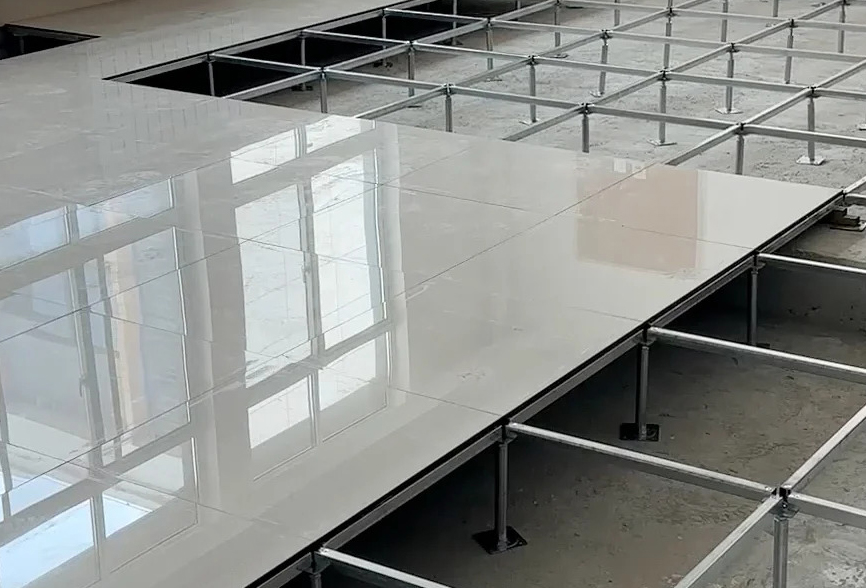

陶瓷防静电地板在工程中的性能承诺——系统电阻长期稳定、釉面在数十年使用中不崩裂不磨损、承载性能在重载机柜下不产生蠕变凹陷——是否能够得到工程实践的信任，取决于这些性能在从工厂到机房的全流程中是否经历了严格的检验检测。与其他防静电地板相比，陶瓷防静电地板的检验检测具有独特的关注焦点：通体导电的特性需要通过系统电阻的测值分布来验证其均匀性，瓷质面层的脆性需要通过敲击检测和外观检查来识别隐性的崩裂和脱粘，导电边条的电气连续性需要在铺设后逐缝确认。这些专项检验构成了陶瓷防静电地板质量判定的技术核心。

工程实践中，陶瓷防静电地板的质量争议——系统电阻超标、板角崩裂、面层脱粘空响——多数可以追溯至检验检测环节的疏漏。进场时未对批次面层进行敲击抽检，铺设后才发现部分板块面层与基材脱粘；隐蔽验收时未逐支架确认接地连接，投用后系统电阻局部偏高；竣工测试时测点布局不合理，未能覆盖接地网络的远端和边缘区域。每一个被忽略的检测环节，都意味着一个未被识别的质量风险被埋入系统之中。陶瓷防静电地板的质量保障，依赖于一套从材料进厂到竣工验收的完整检验检测体系，以数据化的证据链锁定每一环节的质量状态。本文从检验检测体系逻辑、进场复验、防静电与承载性能检测、施工隐蔽验收、竣工系统测试和常见缺陷识别六个方面展开系统阐述。

一、检验检测的体系逻辑与陶瓷地板的专项关注

陶瓷防静电地板的检验检测遵循防静电地板工程通用的层级化逻辑——从出厂检验、进场复验、施工过程检验、隐蔽工程验收到竣工系统测试——但在每一层级中，陶瓷地板的材料特性为其赋予了专项的检测关注点。理解这一体系逻辑与专项关注之间的对应关系，是建立有效检验方案的前提。

层级化验证的基本逻辑在于逐级锁定质量状态。出厂检验由制造商执行，确认产品在出厂时满足其内部质量标准；进场复验由工程方组织，核验产品与型式检验报告的一致性并抽检关键指标；施工过程检验和隐蔽验收由监理方执行，确认施工质量在覆盖前达到设计标准；竣工系统测试验证安装完成后的系统整体性能。四个层级的检验各自回答不同的质量问题——材料是否合格、批次是否一致、施工是否规范、系统是否达标——共同构成一条从材料到系统的完整质量证据链。

陶瓷地板检验的专项关注源于其材料特性的特殊性。通体导电特性要求系统电阻的检验不能仅以“是否落入等级范围”为判据，还应关注测值分布的空间均匀性——导电网络的体相分布若存在局部缺陷，测值分布会呈现异常的离散性。瓷质面层的脆性要求在进场检验中增加敲击检测和边角外观检查——釉面的隐性微裂纹和面层与基材的局部脱粘在常规外观检查中难以识别，但在长期使用中可能扩展为可见损伤。导电边条的电气连续性需要在铺设完成后逐缝确认——边条在搬运和铺设中的损伤是陶瓷地板系统电阻局部升高的常见根因。这些专项关注使陶瓷防静电地板的检验检测在通用框架内增加了针对性的技术内容。

检验检测的证据链思维是陶瓷地板质量管理的核心。单项检测的合格判定仅是一个时间截面上的状态确认，而完整的证据链——从出厂检验报告到进场复验记录，从隐蔽验收影像到竣工测试数据——使每一个质量环节都可追溯、可核查。当陶瓷防静电地板在投用后出现性能争议时，证据链为责任界定和根因分析提供了客观依据。在数据中心和洁净厂房的工程管理中，检验检测证据链的完整性本身即是质量水平的体现——它意味着工程方没有依赖“信任”而是依赖“验证”来管理质量。

二、进场复验：批次质量与面层完好性的双重确认

进场复验是陶瓷防静电地板检验检测体系中的第一个关键节点，其任务是将不合格批次和运输损伤的板材阻断在安装工序之前。陶瓷地板的进场复验在通用检查项目之外，增加了面层完好性和粘接质量的专项检验。

文件一致性核验确认产品合格证、出厂检验报告和第三方型式检验报告齐全且型号规格与实物一致。型式检验报告上的基材类型、面层规格、系统电阻等级和承载等级必须与进场实物逐项对应。报告有效期通常为5年，超期报告应由供应商更新或重新送检。防静电等级的标注——导静电型或静电耗散型——需与设计要求一致，这是陶瓷地板选型合规性的基础确认。防火检测报告同样需要纳入文件核验——陶瓷面层与基材的燃烧性能等级报告是消防验收的法定依据。

面层外观与粘接质量的逐板检查是陶瓷地板进场复验中工作量最大的环节。面层外观检查确认釉面无裂纹、崩边、气泡和明显色差——陶瓷面层在生产过程中的釉面缺陷和运输中的碰撞损伤在此环节被识别。粘接质量的检查以敲击法进行：以硬币或专用敲击棒轻敲板面四角和中心，声音清脆均匀为正常，低沉空响提示面层与基材之间可能存在局部脱粘。敲击检测的原理在于面层与基材粘接良好时，敲击产生的振动在板体内均匀传播，声音清脆；脱粘区域的面层振动模式改变，声音转为低沉。敲击检测的精度有限，但作为快速筛查手段，可以有效识别出粘接质量显著异常的批次。对于敲击检测中发现的可疑板块，以抽样方式送实验室进行剥离强度测试确认。

尺寸精度与电气性能的抽检在进场复验中同步进行。板块边长、板厚和平整度以卷尺、千分尺和靠尺抽检，确认在标准允许范围内。同一批次板块的板厚极差不应超过0.3mm——板厚差异过大的混装铺设会导致拼缝高低差。系统电阻的快速抽测以便携式防静电电阻测试仪进行，在陶瓷面层表面与底部钢壳之间测量电阻值，初步判断面层的导电性能。通体导电的陶瓷面层在快速测试中应呈现均匀的电阻分布——测值离散度异常提示导电网络可能存在局部缺陷。对于大型和重要项目，建议在合同中约定由第三方检测机构从进场批次中抽取试件进行系统电阻和集中荷载的独立复测，作为批次质量的独立验证。不合格批次的处理应果断——立即标示、隔离、退换，并记录批次信息和处理结果。

三、防静电与承载性能的系统验证

陶瓷防静电地板的防静电性能和承载性能，在材料层面已由型式检验确认，但在工程中仍需要通过进场抽检和竣工系统测试来验证其在实际安装状态下的表现。两项性能的验证方法各有侧重，但共同构成陶瓷地板性能判定的技术基础。

系统电阻的测试方法与测点布局依据GB/T 36340执行。测试使用防静电电阻测试仪，在陶瓷面层表面与建筑接地端子之间施加100V或500V直流测试电压。陶瓷面层的光滑致密特性要求测试电极与板面的贴合度达到均匀稳定——测试时施加垂直压力并保持至读数稳定，避免因电极接触不良导致的测值偏差。测点布局在竣工验收中覆盖机房全部代表性区域：四角、边缘、中心和距接地引下线最远端。抽检比例一般机房不低于5%，A级数据中心不低于10%，独立切割的异形板块逐块测量。陶瓷地板的通体导电特性使系统电阻的测值分布应呈现较好的空间均匀性——若某区域测值显著偏离整体均值，提示该区域的接地连接或边条电气连续性存在局部缺陷，而非面层导电性能的批次差异。

通体导电性能的验证逻辑在陶瓷地板中具有独特的表达方式。贴面类产品的系统电阻在表面不同位置的测值可能因贴面磨损程度的差异而呈现一定的离散，而陶瓷地板的通体导电机制使表面各点的电阻值理论上高度一致——导电网络贯穿材料体相，任何表面位置的导电性能均由同一体相网络支撑。因此，陶瓷地板系统电阻测值分布的高度一致性，其本身就是通体导电性能的一种间接验证。测值离散度过大的情况在陶瓷地板中应被认真对待——它可能提示面层导电网络存在局部缺陷，也可能提示测试操作不规范，需通过复测和开板检查来区分。对于导静电型陶瓷地板，系统电阻的测值范围应在10⁴至10⁶Ω；静电耗散型在10⁶至10⁹Ω。测值接近等级边界时，应结合测试环境温湿度评估其合规性。

承载性能的验证在进场复验中以抽样复测为主，在竣工检查中以板面行走检查和平整度测量为辅。集中荷载的抽样复测由第三方检测机构执行，确认进场批次的承载性能与型式检验一致。竣工阶段的行走检查沿主要走道和设备预留区域进行，感知板面在脚步荷载下的响应——陶瓷地板的板面刚度高，正常行走时板面应坚实无声，无弹动和异响。平整度测量以2米靠尺和塞尺进行，任意2m范围内偏差不大于2mm，相邻板块高低差不大于0.3mm。陶瓷地板的板面平整性在竣工时已基本确定，在长期使用中因支架沉降导致的平整度退化则需要通过后续的周期性检查来监测。对于承载等级有特殊要求的区域——UPS区和电池区——可根据设计荷载进行局部加载测试，验证地板在集中荷载下的挠度表现。

四、施工隐蔽验收与接地系统确认

陶瓷防静电地板的接地系统施工属于不可逆的隐蔽工程，其质量在面板覆盖后即无法直接观察和修复。隐蔽验收的执行严格性，是陶瓷地板长期静电泄放可靠性的制度保障。与其他防静电地板相比，陶瓷地板的自重较大，支架与铜箔接触面的长期稳定性更好，但施工中的漏接和虚焊风险并无本质差异，隐蔽验收的重要性不减反增。

铜箔网络与支架连接的验收在面板铺设前进行。铜箔网格的铺设完整性和焊点质量是验收的第一项内容——铜箔平整无折痕，交叉点焊点饱满光滑，拉力抽检确认焊接强度。支架与铜箔的电气连接以逐只确认的方式进行——每只支架的连接方式、接触电阻和紧固状态逐一测试并记录。陶瓷地板的支架数量多，逐只确认的工作量较大，但这一环节的严格性是接地系统可靠性的根本保障。检查清单应逐只记录支架编号、测试值和检验人签字，作为隐蔽验收的正式文件。支架与铜箔接触面的导电膏涂覆状态在验收中一并检查——导电膏的均匀涂覆是延缓接触面氧化的关键措施。

导电边条铺设状态的确认在面板铺设过程中和铺设完成后进行。陶瓷地板的导电边条嵌入板块四边的封边槽内，相邻板块的边条互相搭接形成电气通路。在面板铺设过程中，边条可能因板块落位时的挤压或调整而移位或损伤。铺设完成后，沿板缝目视检查边条的搭接状态——边条应完整嵌入槽内，相邻板块边条之间接触紧密。边条的损伤在竣工系统电阻测试中可能表现为局部测值偏高，但目视检查可以在测试之前发现可见的边条缺陷。对于反复铺设的区域——如施工中因调整而重新铺设的板块——边条状态应作为重点检查对象。

隐蔽验收的影像记录是接地系统质量证据链的重要组成部分。在铜箔网络和支架连接验收合格后、面板覆盖前，对接地系统进行系统的影像记录——铜箔网格全景、焊点特写、支架连接节点代表照片、引下线端子连接特写。影像记录覆盖机房全部区域，使日后接地系统出现故障时能够追溯施工状态。陶瓷防静电地板的接地系统影像记录在运维阶段的价值尤为突出——当系统电阻出现局部异常需要开板排查时，影像记录提供了“覆盖前状态”的视觉参照，有助于判断问题是出在施工阶段的缺陷还是投用后的退化。隐蔽验收未通过的区域不得进入面板铺设工序，直至缺陷整改并复验合格。

五、竣工系统测试与验收

陶瓷防静电地板的竣工验收是质量判定闭环的最终确认。竣工系统测试的项目和数据判定标准应覆盖防静电性能、结构稳定性和外观完整性三个维度，测试数据同时作为全生命周期性能追溯的基准。验收的严格性不仅在于测试操作本身，更在于测试覆盖的完整性和测试条件的代表性。

系统电阻全区域测试是竣工验收的核心电气项目。测试在地板铺设完成后、设备安装之前进行——设备进场压住面板后，接地系统的排查和修复将因掀板困难而变得被动。测点布局覆盖机房全部代表性区域，测值应落入设计选定的防静电等级范围内。陶瓷地板系统电阻测试中应特别关注测值分布的一致性——如前所述，通体导电机制使陶瓷地板的测值分布应呈现良好的均匀性，离散度过大提示局部接地缺陷。对于测值异常偏高的测点，沿接地链路逐段排查——边条搭接、支架连接、铜箔网络和引下线端接——定位缺陷并修复后复测。系统电阻测试的记录应完整保留测试条件——环境温湿度、测试仪器型号和电极规格——作为数据可比性的基础。

板面平整度与釉面完好性的检查在竣工验收中逐项执行。板面平整度以2米靠尺和塞尺检查，任意2m范围内偏差不大于2mm。陶瓷面层的釉面完好性逐块检查——无裂纹、崩边和划伤，板缝均匀，导电边条完整。板面清洁度确认——施工期间的保护垫层撤除后，以中性清洁剂做竣工清洁，去除施工残留。踢脚线和收边条安装牢固，与板面的接缝严密。釉面检查中发现的微小崩边——如果面积很小且不影响导电性能和结构安全——可按验收标准评估是否需要修补，面积较大或位于板块边角受力集中区的崩边应整板更换。竣工阶段的釉面检查不仅是对交付品质的确认，更是对施工成品保护效果的检验——施工期间保护措施不到位导致的釉面损伤在此环节被识别和追责。

验收文件的归档将施工记录、隐蔽验收影像、系统电阻测试报告、平整度检查记录和产品检测报告统一整理，作为陶瓷防静电地板全生命周期管理的起始档案。档案中特别保留支架调平的验收数据——陶瓷地板对支架精度的敏感性使毫米级的水平度记录在日后出现板面变形争议时成为追溯施工质量的关键依据。验收合格后的交付不仅是物理形态的移交，更是性能基准和管理责任的转移——运维方以验收数据为基准，开始对陶瓷防静电地板的长期性能保持负责。验收文件归档的完整性，是陶瓷防静电地板从“施工完成”走向“可靠服役”的制度衔接。

六、常见检验缺陷与质量通病的识别

陶瓷防静电地板在检验检测中暴露的缺陷，呈现一定的规律性。识别这些常见缺陷的表现形式和检出方法，是提升检验检测效率和准确性的技术基础。

面层与基材的脱粘是陶瓷防静电地板最具代表性的质量缺陷。脱粘的根因在于面层与基材粘接工艺的质量缺陷，或运输和施工中的边角碰撞导致局部脱粘。脱粘在早期仅表现为敲击时的空响，外观无异常；在长期使用中脱粘区域逐渐扩展，最终导致面层局部翘起甚至断裂。进场的敲击检测是识别脱粘的第一道关口，施工完成后的敲击复检是第二道确认。敲击检测的局限性在于其对小面积脱粘的敏感度有限——脱粘区域过小时，敲击声的变化不足以被人工辨别。对于敲击检测中发现的可疑板块，以专用的剥离测试或超声检测确认脱粘的范围和严重程度。已确认脱粘的板块不应进入铺设工序，施工中发现的脱粘板块应立即更换。

板角崩裂在陶瓷防静电地板中多以施工相关的损伤形式出现。崩裂的根因包括支架调平精度不足导致的边角悬空、搬运和铺设中的碰撞、以及设备搬运时保护不足导致的集中冲击。板角崩裂在竣工验收的釉面检查中可被识别——崩裂的釉面在侧向光照射下呈现不规则的边缘破损。对于已出现的板角崩裂，评估其影响——面积较小的崩裂若不涉及导电边条和板块边部的结构完整性，可以专用修补材料修复；面积较大或位于板块边角受力集中区的崩裂应整板更换，避免使用中扩展。板角崩裂的预防在施工环节——以支架0.3mm的高标准调平消除边角悬空，以搬运全程的保护措施避免碰撞损伤。

系统电阻离散度过大在陶瓷地板中应被视为一种异常信号。通体导电机制下的系统电阻测值应具有较好的空间均匀性，离散度过大提示接地网络的局部缺陷——边条搭接不良、支架连接遗漏或铜箔焊点虚接——而非面层性能的批次差异。竣工系统电阻测试中若发现离散度过大，应优先排查接地连接环节，而非归因于陶瓷面层。接地连接缺陷的排查以测值偏高区域为中心，沿接地链路逐段验证——掀开代表性板块检查边条和支架连接状态，以开板检查的结论指导修复。修复后复测确认离散度恢复至正常范围。

板面平整度局部超差的根因在支架调平不精或横梁安装不平。陶瓷面板对支撑面不平整的敏感使这一缺陷更容易被感知和检测。竣工平整度检查中发现局部超差的区域，需掀开面板重新调平支架，调整过程中注意保护陶瓷面层不受损伤。平整度超差的区域在系统电阻测试中可能并不表现异常——平整度与电气性能在缺陷表现上相互独立——但这并不意味着平整度缺陷可以忽视。板面高低差影响设备安装精度和行走体验，在长期使用中因受力不均还可能诱发局部的边角崩裂。

七、结语

陶瓷防静电地板的质量判定，是一场从材料复验到系统验收的完整证据链构建过程。每一块板的面层敲击声、每一处焊点的拉拔力、每一组系统电阻测值的空间分布、每一毫米板面平整度的实测数据——这些检验检测的成果汇聚为陶瓷防静电地板工程质量的客观证据。当通体导电的陶瓷面层在系统电阻测试中呈现出均匀的测值分布，当铜箔网络的每一处焊点都在拉力抽检中被确认牢固，当板面在竣工检查中呈现出符合标准的平整与完好——陶瓷防静电地板便完成了它从工厂产品到可靠基础设施的质量确认。

这种确认的价值，不在于竣工验收时那一纸合格报告的象征意义，而在于其为陶瓷防静电地板数十年服役期提供的性能基准和追溯依据。当系统电阻在若干年后的周期性检测中被拿来与竣工基准比对，当板面状态在运维巡检中被参照初始的验收记录来评估，当接地系统的异常被追溯到隐蔽验收时留存的影像资料——检验检测的证据链便从竣工验收的闭环延伸至全生命周期性能管理的开放链条之中。陶瓷防静电地板以通体导电和超长寿命承诺了性能的长期稳定，而检验检测体系正是这一承诺得以被验证和守护的技术基石。
